EXTRACTORES ATMOSFERICOS DF
APLICACION MATERIAL COLOR DIAMETRO DE TURBINA INCLUYE PESO DIMENSIONES GENERALES
Industrial Lámina Galvanizada Blanco 864 36 pulgadas Base y turbina 10 kg 91*91*140 cm




EXTRACTORES ATMOSFERICOS PARA LA INDUSTRIA


DIMENSIONES GENERALES (CM)

A B C D
91.4 95.0 41.0 91.4

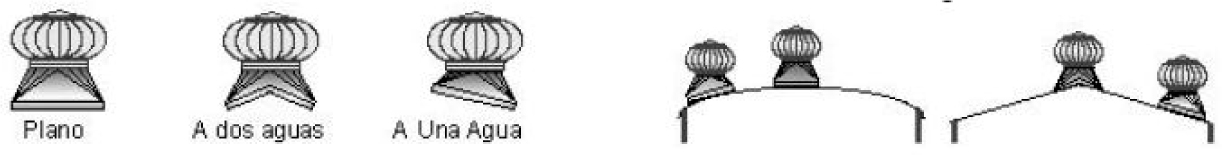

Detalle de Bases del Extractor Atmosférico
Se deberá cortar la base al momento de la instalación, dándole las siguientes formas:



armado de credenciales

Montaje del Extractor Atmosférico.

**Realizar una perforación en el techo con las dimensiones (mm):915 * 915.
**Posteriormente fijar por medio de remaches y/o pijas con empaques.
**Impermeabilizar todos los empalmes.
**Ingeniería MAVISA, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales.
**Suministro y servicio a toda la República Mexicana.




CAPACIDAD DE EXTRACCION DEL EXTRACTOR ATMOSFERICO

VELOCIDAD DEL VIENTO KM/HR 12°C 16°C 20°C 22°C 26°C 30°C
7 5762 5903 6045 6116 6257 6398
9 7068 7209 7351 7421 7563 7704
11 8374 8515 8567 8727 8869 9010
13 9680 9821 9962 10033 10175 10316
15 10985 11127 11268* 11339 11480 11620
17 12291 12433 12574 12645 12786 12928
18 12944 13086 13227 13298 13439 13581

*m3/hr a una altura de 5 metros
Diferencial Térmico (Temperatura Interior - Temperatura Exterior) de 0 a 15 °C
